简介

DAPLink

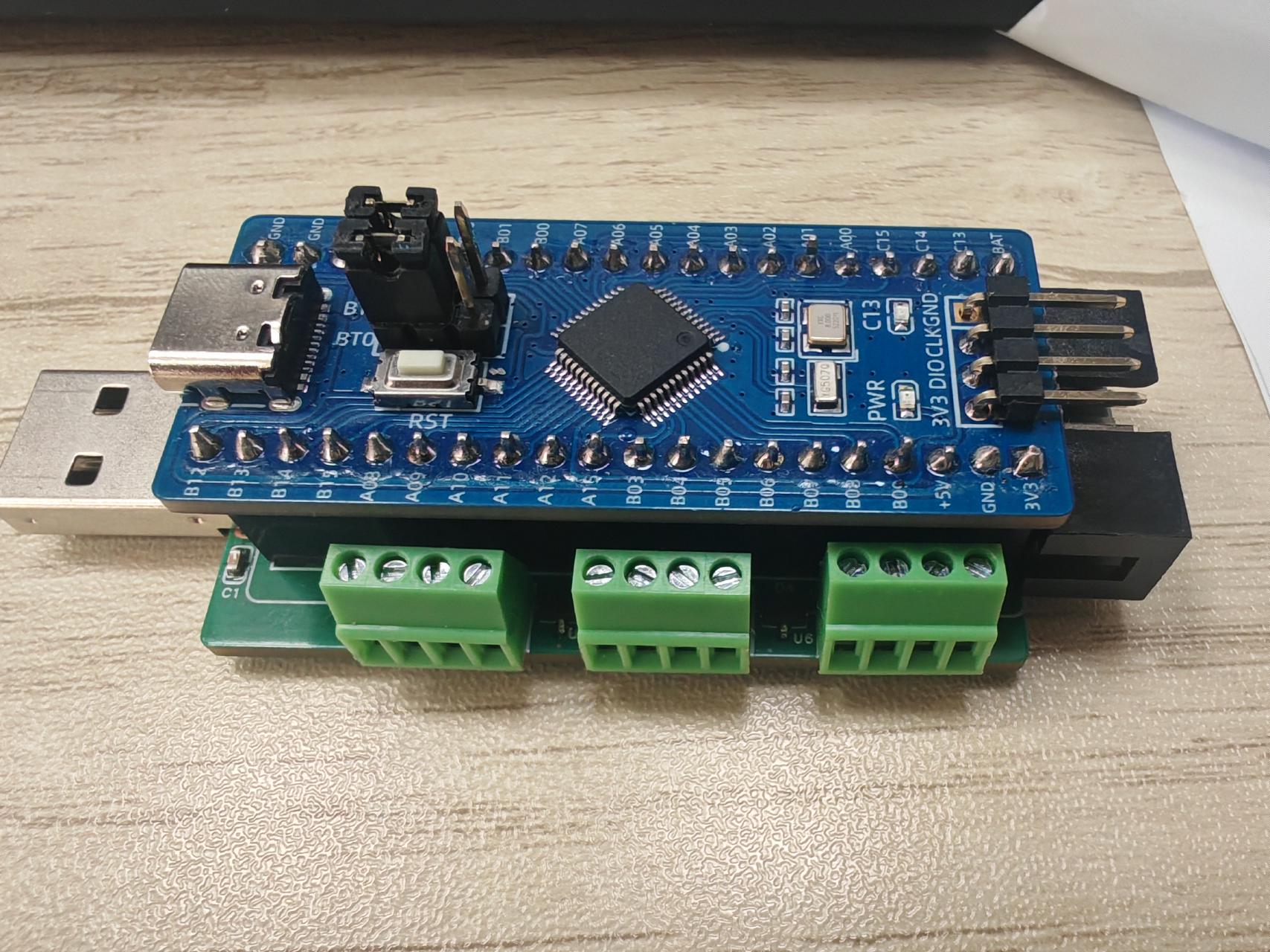

立创·地阔星STM32F103C8T6开发板 + 双串口扩展底板

• 基于STM32F103C8实现的DAPLink调试器。
• 支持HID和WinUSB两种协议。
• 支持SWO打印和RTT打印。
• 支持JTAG和SWD两种调试方式。
• 支持两路CDC串口，搭配底板可使用232/485进行通信，并引出TTL信号。
• 上电自动枚举USB2.0,无单独引脚用于枚举。

硬件

• 核心板: 闲置的立创·地阔星STM32F103C8T6开发板
• 底板: LCEDA设计仅作为232/485功能扩展及type-A接口扩展，非必须
• 源码及镜像: https://github.com/blog-xiaopj/DAPLink

软件框架

工程采用 VSCode + CMake + OpenOCD 开发,详情参考环境搭建 工程搭建

• 标准库: STSW-STM32054
• 操作系统: FreeRTOS v11.3.0
• USB协议栈: CherryUSB
• 调试协议: CMSIS-DAP

调试口

功能	引脚
SWDIO / TMS	PA4
SWCLK / TCK	PA5
JTDO	PA6
TDI	PA7
SWO（USART1_RX）	PA10
nTRST	PA1（开漏，低有效）
nRESET	PB9（开漏，低有效）
LED	PC13

底板上短接 PA6（JTDO） 与 PA10（SWO），再接到调试座 TDO/SWO（ST-Link 式）。两脚必须保持输入，禁止配成输出。

虚拟串口（探针）

CDC	外设	引脚
UART1 RS232	USART2	PA2 TX / PA3 RX
UART2 RS485	USART3	PB10 TX / PB11 RX

三套固件

CMake BOARD_TYPE	目录	用途
DAP_HID	Application/DAP_HID	探针：HID + 两路 CDC + SWO
DAP_WINUSB	Application/DAP_WINUSB	探针：WinUSB + 两路 CDC + SWO
RTT	Application/RTT	目标板：LED + RTT / SWO / USART2

不要混烧：HID/WinUSB 烧到当调试器的那块板，RTT 烧到被调试的目标板。

VS Code 任务

生成 / 编译

任务	作用
cmake dap_hid	生成 DAP HID 工程
cmake dap_winusb	生成 DAP WinUSB 工程
cmake rtt	生成目标演示工程
make	编译当前 build/（默认构建）
rebuild dap_hid	清目录 + cmake HID + make
rebuild dap_winusb	清目录 + cmake WinUSB + make
rebuild rtt	清目录 + cmake RTT + make

rebuild * 会先 clean 整个 build/，再生成对应工程。切换 HID / WinUSB / RTT 时用 rebuild，不要只 make。

下载

任务	作用
download by stlink-dap	用 ST-Link 烧本板（写探针固件时用）
download by cmsis-dap	用 CMSIS-DAP 烧目标（探针已当调试器之后）

均烧写 build/firmware.bin → 0x08000000，并依赖 make。适配器脚本在 script/stlink-dap.cfg、script/cmsis-dap.cfg、script/jlink.cfg。

日志（旁路，不复位）

任务	作用
rtt	连 127.0.0.1:9090，打印 RTT 通道 0
swo	连 127.0.0.1:9091，解码 ITM port 0

launch.json 里 Cortex-Debug 的 rttConfig / swoConfig 默认关掉，避免调试启动时抢 OpenOCD。需要日志时单独跑上面两个任务。

Cortex-Debug 配置走 script/cmsis-dap.cfg（默认 SWD）。

命令行

依赖：arm-none-eabi-gcc、CMake ≥ 3.17、MinGW Make、OpenOCD。

mkdir build && cd build
cmake -G "MinGW Makefiles" .. -DBOARD_TYPE=DAP_HID
make -j

BOARD_TYPE 还可为 DAP_WINUSB 或 RTT。

典型流程

1. rebuild dap_hid（或 dap_winusb）→ download by stlink-dap，把探针变成 CMSIS-DAP。
2. rebuild rtt → download by cmsis-dap，给目标烧演示固件。
3. 目标跑起来后执行任务 rtt 或 swo 看打印。

目标日志（BOARD_TYPE=RTT）

Application/RTT/main.c：

#define PRINT_SWO  1
#define PRINT_RTT  1
#define PRINT_UART 1

通道	目标引脚	说明
RTT	无额外脚	读 SRAM，SWD / JTAG 都可以
SWO	PB3	仅 SWD；swo_init() 会关 JTAG 以释放 PB3
UART	PA2 TX / PA3 RX	115200 8N1；RX 会打成 RX: ...

SWO 接线：目标 PB3 → 探针 PA10，共地。波特率须与固件一致（默认 1 MHz）：

• SWO_BAUDRATE_HZ
• script/swo.cfg 的 -pin-freq
• 若打开 launch.json 的 swoConfig，还要改 swoFrequency

JTAG 与 SWO 共用 PB3，不能同时用。JTAG 调试请把 PRINT_SWO 设为 0，改用 RTT；cmsis-dap.cfg 里改为 transport select jtag。若上次 SWD+SWO 后扫不到 JTAG，先复位目标。

UART 接线：USB-TTL RX ← PA2，TX → PA3，共地。

目录

Application/
  DAP_HID/          CMSIS-DAP v1 HID
  DAP_WINUSB/       CMSIS-DAP v2 WinUSB
  RTT/              目标演示
  common/           UART / SWO USART / USB port
Middleware/
  CMSIS-DAP/        ARM CMSIS-DAP
  CherryUSB/        USB 协议栈
  FreeRTOS-Kernel/
script/             OpenOCD、链接脚本、rtt_view / swo_view
.vscode/            按工程拆分的任务、调试、IntelliSense

贡献者: yulc
